產品應用：
本系統根據國家標準對電能質量指標參數的監控要求，實現對充放電站所有監測點各項運行參數（包括諧波、閃變、電壓波動、電壓不平衡等）進行實時監控和統計分析。同時配備有源濾波裝置，三相補償諧波電流和無功電流，對充放電站所產生的諧波進行集中治理，確保充放電站相關設備安全高效運行，避免對電網產生污染。
產品組成及特點：

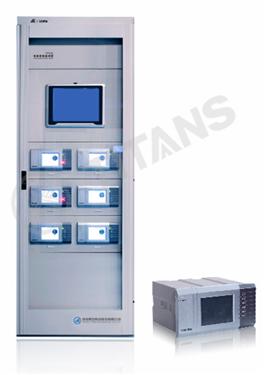

由TTPQ-X系列電能質量在線監測裝置、服務器、顯示設備、管理軟件等組成。可實時采集電能質量監測指標，可實現就地顯示、存儲、告警等功能，并可將電能質量數據轉換成國際標準的電能質量數據格式PQDIF，將數據傳送至遠方管理中心。
技術指標：
| 型號 |
TTPQ－100/200 |
| 工作電源 |
額定值 |
AC220V/DC220V/DC110V（訂貨時需注明） |
| 交流電流輸入 |
額定值In |
5A/1A |
| 測量范圍 |
0～1.44In |
| 過載能力 |
2In 連續工作；40In 允許1s。 |
| 交流電壓輸入 |
額定值Un |
57.7V/100V |
| 測量范圍 |
0～1.44Un |
| 過載能力 |
2Un連續工作；2.4Un允許1s。 |
| 監測指標準確度 |
電壓、電流 |
0.20% |
| 功率、功率因數 |
0.50% |
| 頻率偏差 |
0.005Hz |
| 電壓偏差 |
0.20% |
| 三相電壓/電流不平衡 |
0.2%/0.5% |
| 諧波 |
符合GB/T 14549-1993中附錄D中的A級要求 |
| 間諧波 |
符合GB/T 24337-2009規定中對諧波要求的A級 |
| 閃變 |
5% |
| 電壓波動 |
5% |
| 暫態測量 |
持續時間：誤差<10mS；深度：誤差<0.5％； |
| 波形記錄時間：發生前4個周波，結束后4個周波。 |
| 通訊接口 |
RS232/485/USB2.0/以太網 |
